Um eixo mais alto do curso BT40 dos machados de Z afila o centro fazendo à máquina automático vertical de processamento do metal do centro de máquina 1160*600*700 |
Detalhes do produto:
Condições de Pagamento e Envio:
|
nome: | Centro de máquina vertical VMC1370 | Tamanho da tabela: | 1400*710mm |
---|---|---|---|
Curso da linha central de X/Y/Z: | 1300/700/650mm | Motor de eixo: | 15KW |
atarraxamento do eixo: | BT50 45° | Distância entre o eixo e a tabela: | 150-800 milímetros |
Peso líquido: | 10300kg | carga máxima: | tem |
Realçar: | máquina do cnc vmc,fresadora CNC |

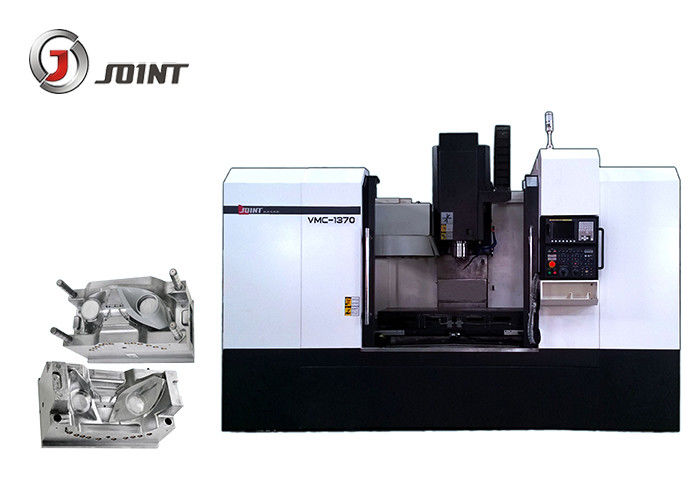

curso vertical da linha central do centro de máquina VMC1370 do eixo de 15KW BT50 Taiwan 1300mm X
Detalhes rápidos:
1.VMC1370 é um novo tipo de centro fazendo à máquina de alta velocidade, que é aplicado extensamente em processos fazendo à máquina como a trituração, a batida e o furo nas indústrias de fazer moldes e peças.
2. É eixo de alta velocidade aplicado, a velocidade máxima alcança a 8000 RPM, e à velocidade rápida do movimento dos worktables (os machados-X/Y) alcançam a 15000 mm/min, apropriados para a produção maciça de moldes.
3. o projeto compacto e razoável da estrutura faz o travamento dos globos oculares da aparência extraordinário.
4. O controlador o mais seguro do CNC na indústria posta por FANUC 0i-MF.
Características do produto:
1. a unidade de transmissão de HIWIN aplicou o guia linear preciso e de alta velocidade e o fuso atuador de moedura da categoria C-3.
2. o eixo mecânico exato de alta velocidade e o eixo servo viajam de automóvel, asseguram a saída fazendo à máquina segura da força e do torque.
3. carcaça baixa do ferro da integral e projeto original do protetor apertado compacto da anti-poeira.
4. sistema de lubrificação automático centralizado, e sistema cooling&lighting equipado.
5. Os outros controladores do CNC dos tipos, trilho duro ou trilho linear e a 4o linha central são opcionais cumprir suas exigências financeiras e técnicas particulares.
6. As unidades e as partes fundamentais de máquina são carcaça rígida do ferro da resina, tinham sido com o tratamento do envelhecimento, eliminado o esforço interno para assegurar os bens e o estábulo da estrutura.
Especificação do centro de máquina vertical VMC1370
Modelo | Unidade | VMC1370 | ||
Curso | Linha central X | milímetro | 1300 | |
Linha central de Y | milímetro | 700 | ||
Linha central de Z | milímetro | 650 | ||
Distância entre o eixo e a tabela | milímetro | 150-800 | ||
Tabela de funcionamento | Tamanho da tabela | milímetro | 1400*710 | |
Máximo Carga da tabela | Quilograma | 1000 | ||
Entalhe de T | PC-milímetro-milímetro | 5-18-152.5 | ||
Posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.01/0.008/0.008 | |
Repetido posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.008/0.007/0.007 | |
Eixo | Velocidade de rotação do eixo | RPM | 8000 | |
Atarraxamento do eixo | BT50 | |||
Diâmetro | milímetro | Φ155 | ||
Modelo do rebite | BT40 45° | |||
Alimentação rápida | Linha central de X/Y/Z | m/min | 15/15/12 | |
Cortando a alimentação | Linha central de X/Y/Z | m/min | 8 | |
Compartimento da ferramenta | Tipo do guarda-chuva | Tamanho | Ferramentas | 20 |
Tempo demasiado em mudança (T-T) | Segundo | 6 | ||
Comprimento do diâmetro/peso máximos da ferramenta | milímetro | 135/250/15 | ||
Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 185 | ||
Tipo do braço | Tamanho | Ferramentas | 24 | |
Tempo em mudança da ferramenta (T-T) | segundo | 3.5s | ||
Diâmetro máximo /length/weight da ferramenta | milímetro | 110/250/15 | ||
Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 200 | ||
Capacidade total de bonde | KVA | 35 | ||
Peso da máquina |
Quilograma |
10300 | ||
Dimensão | milímetro | 3560*3300*3100 |
Acessórios padrão:
Sistema do controlador de Fanuc
eixo 8000Rpm
Tampa completamente fechada
Sistema de navegação do codificador do eixo
Sistema de feedback interno do codificador de três linhas centrais
Auto sistema de lubrificação
Sistema pneumático
Relação de RS 232
Unidade da operação
RS232 luz da relação +working
Ferramenta e caixa de ferramentas
Acessórios opcionais:
Controlador de Siemens ou o outro sistema do controlador
Líquido refrigerante do óleo do eixo
Permutador de calor
Tipo compartimento do guarda-chuva da ferramenta
Tipo compartimento do braço da ferramenta
Tipo transporte do parafuso do automóvel
Tipo Chain compartimento da ferramenta
Tabela giratória de 4 linhas centrais
Eixo do pulverizador do anel
