Um eixo mais alto do curso BT40 dos machados de Z afila o centro fazendo à máquina automático vertical de processamento do metal do centro de máquina 1160*600*700 |
Detalhes do produto:
Condições de Pagamento e Envio:
|

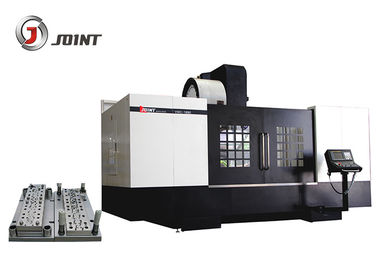

nome: | Centro de máquina vertical VMC1690 | Tamanho da tabela: | 1800*900mm |
---|---|---|---|
Curso da linha central de X/Y/Z: | 1600/900/680mm | Velocidade do eixo: | 6000rpm |
atarraxamento do eixo: | BT50 | Distância entre o eixo e a tabela: | 160-840 milímetros |
Peso líquido: | 13200kg | carga máxima: | 1600kg |
Realçar: | máquina do cnc vmc,fresadora CNC |
eixo vertical das máquina-ferramenta VMC1690 BT50 Taiwan do curso da linha central de 1600mm X
Detalhes rápidos:
1. Os componentes principais são ferro fundido de grande resistência, estabilidade da microestrutura, asseguram a estabilidade da máquina-instrumento para o uso a longo prazo.
2. A coluna na parte inferior do tipo tipo estrutura de A da ponte, combinada com a base grande da caixa, reduz extremamente a vibração da máquina no corte pesado
3. A movimentação do parafuso da bola da precisão da pre-extensão
4. A alta velocidade, elevada precisão, unidade alta do eixo da rigidez
5. O projeto da separação da óleo-água
6. A lubrificação automática intermitente
7. sistema de raspagem automático da faca
Características do produto:
1. O centro fazendo à máquina vertical pode ser aplicado a muitos campos tais como o processamento mecânico e a fabricação do molde, canadapt do roughing à terminação processando exigências.
2. VMC1690 tem as características da elevada precisão, eficiência elevada, é amplamente utilizado na indústria aeroespacial, militar, no molde, no automóvel, de motor a combustão interna, na maquinaria de matéria têxtil, na maquinaria química que processam, no óleo, na eletrônica e nas outras indústrias.
3. A corrediça alta da elevada precisão da rigidez e o diâmetro grande do parafuso da bola são usados, que pode fazer a máquina trabalhar estavelmente na alta velocidade quando sob a situação de fazer à máquina de alta velocidade e de grande resistência.
4. a base alta da rigidez e a base de coluna larga são feitas dos ferros fundidos repeatly extintos e endurecidos do meehanite que melhoram a rigidez da coluna na linha central de X e na linha central de Y. A coluna especialmente projetada pode igualmente absorver os choques.
5. usado principalmente para fazer à máquina complexo em workpieces.
Especificação do centro de máquina vertical VMC1690
Modelo | Unidade | VMC1690 | ||
Curso | Linha central X | milímetro | 1600 | |
Linha central de Y | milímetro | 900 | ||
Linha central de Z | milímetro | 680 | ||
Distância entre o eixo e a tabela | milímetro | 160-840 | ||
Tabela de funcionamento | Tamanho da tabela | milímetro | 1800*900 | |
Máximo Carga da tabela | Quilograma | 1600 | ||
Entalhe de T | PC-milímetro-milímetro | 5-22-165 | ||
Posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.012/0.01/0.008 | |
Repetido posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.01/0.008/0.007 | |
Eixo | Velocidade de rotação do eixo | RPM | 6000 | |
Atarraxamento do eixo | BT50 | |||
Diâmetro | milímetro | Φ155 | ||
Modelo do rebite | BT50 45° | |||
Alimentação rápida | Linha central de X/Y/Z | m/min | 15/15/12 | |
Cortando a alimentação | Linha central de X/Y/Z | m/min | 8 | |
Compartimento da ferramenta | Tipo do guarda-chuva | Tamanho | Ferramentas | 20 |
Tempo demasiado em mudança (T-T) | Segundo | 6 | ||
Comprimento do diâmetro/peso máximos da ferramenta | milímetro | 134/200/15 | ||
Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 185 | ||
Tipo do braço | Tamanho | Ferramentas | 24 | |
Tempo em mudança da ferramenta (T-T) | segundo | 3.5s | ||
Diâmetro máximo /length/weight da ferramenta | milímetro | 110/200/15 | ||
Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 200 | ||
Capacidade total de bonde | KVA | 45 | ||
Peso da máquina |
Quilograma |
13200 | ||
Dimensão | milímetro | 5000*4300*3600 |
Acessórios padrão:
Sistema do controlador de Fanuc
eixo 6000Rpm
Tampa completamente fechada
Sistema de navegação do codificador do eixo
Sistema de feedback interno do codificador de três linhas centrais
Auto sistema de lubrificação
Sistema pneumático
Relação de RS 232
Unidade da operação
RS232 luz da relação +working
Ferramenta e caixa de ferramentas
Acessórios opcionais:
Controlador de Siemens ou o outro sistema do controlador
Líquido refrigerante do óleo do eixo
Permutador de calor
Tipo compartimento do guarda-chuva da ferramenta
Tipo compartimento do braço da ferramenta
Tipo transporte do parafuso do automóvel
Tipo Chain compartimento da ferramenta
Tabela giratória de 4 linhas centrais
Eixo do pulverizador do anel
