Detalhes do produto:
Condições de Pagamento e Envio:
|
| Max Swing Dia sobre a cama: | 420mm | Max Swing Diaover Slide: | 230mm |
|---|---|---|---|
| Comprimento de processamento máximo: | 750mm | Largura do Guideway: | 350mm |
| Escala de velocidade da rotação do eixo: | 50-2500RPM | Taxa do motor do eixo: | 5.5KW |
| Realçar: | máquina do torno do CNC 5.5kw,máquina do torno do CNC do eixo de 66mm,máquina do torno da cama 2500rpm lisa |
||

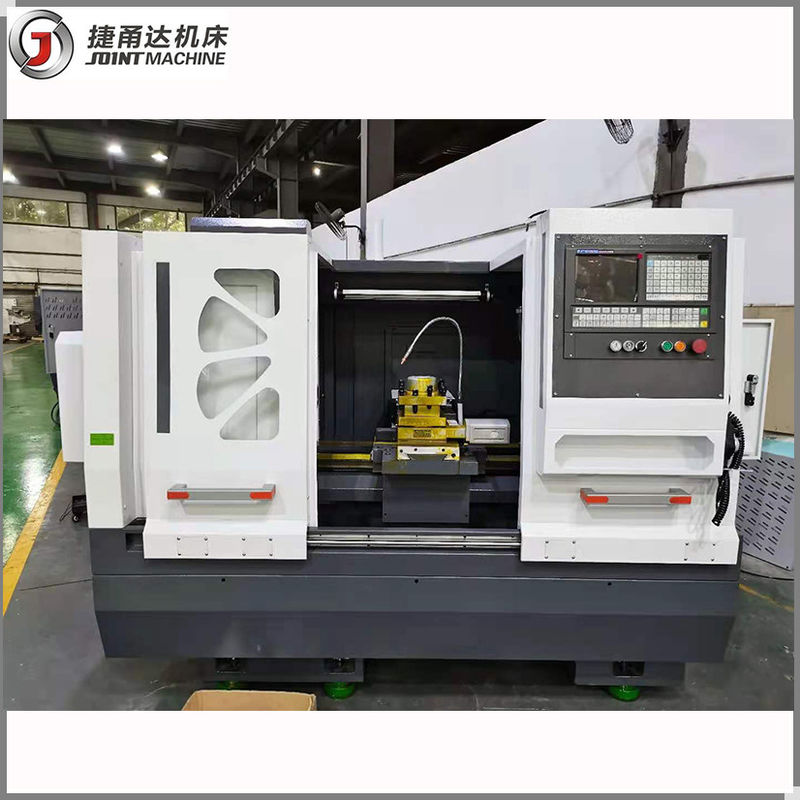

Introdução de produto:
Esta série de máquina do torno é suitabloe para processar a peça da linha central, os arcos, a linha, o cone e a cara de interno e de exterior de corpos de gerencio.
O modelo CKI-6140 e os modelos acima podem conseguir e satisfazer exigências de corte resistentes.
Características do produto:
1. Estrutura horizontal do guideway, carcaça de areia da resina, rigidez alta; Extinguir do trilho de guia e multa que moem, elevada precisão, durabilidade.
2. Abertura em forma de caixa da engrenagem integral a grande alonga único, três apoio, estrutura alta da rigidez, apropriada para tem o corte.
3. A conversão ou o servo de frequência do eixo, podem conseguir o gerencio linear constante da velocidade.
4. O grupo e o eixo conservados em estoque principais da engrenagem para os modelos 6150 e acima grinded muito bem com parte inferior do ruído.
5. O modelo 6163/6180, alarga o trilho de guia, aumenta a rigidez da fuselagem, melhora a força do corte.
Especificações de produto:
| Artigo | Unidade | CKI-6140 | ||
| Parâmetros principais | Diâmetro máximo do balanço sobre a cama (milímetros) | milímetro | 410 | |
| Distância de centro | milímetro | 750/1000 | ||
| Comprimento de processamento máximo (do mandril a se centrar) | milímetro | 600/850 | ||
| Diâmetro de gerencio máximo | Disco | milímetro | 400 | |
| Linha central | milímetro | 200 | ||
| Balanço máximo sobre a corrediça | milímetro | 200 | ||
| Parâmetros do eixo e do mandril | Velocidade do eixo (variável) | milímetro | 100-3000/100-2500 | |
| Torque da saída máxima do eixo | Nanômetro | 70 (5.5kw)/95 (7.5kw) | ||
| Tipo do nariz do eixo | Tipo | A2-6/A2-8 | ||
| Através do diâmetro da barra | milímetro | Ø66/Ø87 | ||
| Mandril manual e através do furo | milímetro | Ø200 (Ø65) | ||
| Poder do motor do eixo | quilowatt | motor do inversor 5.5/7.5kw | ||
| Parâmetros da peça da alimentação | Período do guideway da linha central de Z | milímetro | 340 | |
| Período do guideway da linha central de X | milímetro | 200 | ||
| Curso da linha central de X | milímetro | 220 | ||
| Curso da linha central de Z | milímetro | 620/870 | ||
| X, velocidade de alimentação rápida da linha central de Z | m/min | 6/8 | ||
| Torque do servo motor da linha central x | Nanômetro | 5 | ||
| Torque do servo motor da linha central de Z | Nanômetro | 7,5 | ||
| Torre da faca | Formulário elétrico do resto da ferramenta | Tipo |
tipo vertical de 4 posições (opcional com 6 posições tipo horizontal ou tipo do pórtico) |
|
| Especificação da ferramenta | milímetro | 20*20 | ||
| Estoque da cauda | Diâmetro da pena do estoque da cauda | milímetro | Ø60 | |
| Curso da pena do estoque da cauda | milímetro | 120 | ||
| Atarraxamento da pena do estoque da cauda | milímetro | MT-#4 | ||
| Outro | Dimensão da máquina | m | 2/2.3*1.5*1.7 | |
| Dimensão do pacote | m | 2.3/2.5*1.7*1.9 | ||
| Peso de efetivação | T | About2.0/2.3 | ||
| Acessórios padrão: 1. sistema de controlo de GSK 980TC3, 2. A2-6 eixo, diâmetro de furo do eixo de 66mm, 5. motor servo do eixo 5kw 3. suporte de ferramenta chinês de 4 posições 4. caixa de ferramentas 5. almofada de nivelamento 6. mandril da maxila φ200 3 |
Acessórios opcionais: 1. suporte de ferramenta de 6 posições 2. tailstock hidráulico 3. mandril contínuo hidráulico 4. mandril oco hidráulico |
Pacote:
Pessoa de Contato: vera
