Detalhes do produto:
Condições de Pagamento e Envio:
|
Diâmetro máximo do balanço sobre a cama: | 360mm | Comprimento de Max Processing: | 280mm |
---|---|---|---|
Curso da linha central de X: | 190mm | Curso da linha central de Z: | 300mm |
Formulário principal do eixo: | A2-5 (6") | Eixo através do diâmetro de furo: | 56mm |
Realçar: | Máquina do torno do CNC da velocidade 4000rpm,Parte que processa o centro inclinado do cnc da cama,Máquina inclinada do torno do Cnc da cama |
Características:
1. Fundição de alta qualidade de cama inclinada, design de alta estabilidade, adequado para processamento de alimentação de alta velocidade de alta rotação.
2. X e Z dois eixos adotam guia linear, velocidade de movimento rápido de dois eixos pode atingir 20m/min.
3. Eixo integral de alta velocidade, assegurando um desempenho preciso de corte de alta velocidade.
4. Pode ser equipado com ferramenta tipo gangue, adequado para processamento preciso de mercadorias em lote.

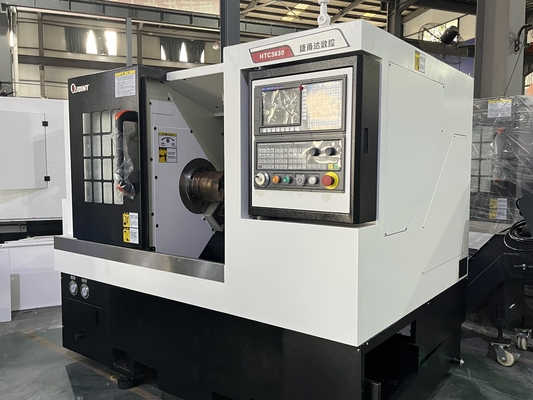

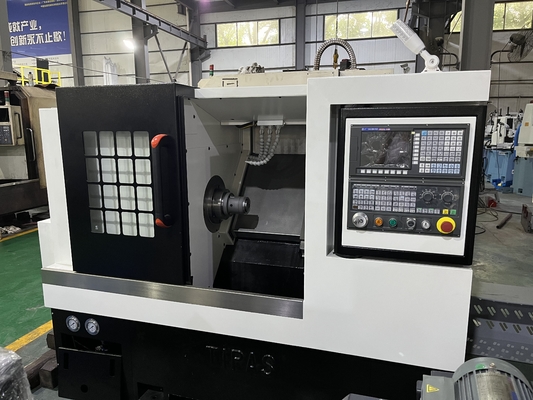

Folha de parâmetros:
Item | Unidade | CKH-3630 |
Balanço máximo sobre a cama | milímetros | 360 |
Diâmetro máximo de giro no carro | (milímetros) | 200 |
Comprimento máximo de processamento | (milímetros) | 280 |
Forma da cabeça do fuso (opcional com mandril) | A2-5(6'') | |
Taxa do motor do fuso | kw | 7.5 |
Velocidade máxima de rotação do fuso | rpm | 4000 |
Diâmetro do furo do fuso | milímetros | Ø56 |
Diâmetro da barra da peça de trabalho | milímetros | Ø45 |
xviagem máxima do eixo | milímetros | 190 |
Zviagem máxima do eixo | milímetros | 300 |
Transporte | 12T ferramenta servo torre/ferramenta tipo gangue | |
Altura do centro da torre da ferramenta | milímetros | 63/54 |
Movimento rápido do eixo X | mm/min | 30 |
Movimento rápido do eixo Z | mm/min | 30 |
Forma e inclinação do leito da máquina | Os 30° inteiros | |
Dimensão(eu*C*H) | milímetros | 2050*1300*1650 |
Peso | Kg | 2200 |
Acessórios padrão:
Acessórios opcionais:
Porta-ferramentas elétrico de 4 posições
Visão geral:
Marca de peças principais:
Não | Nome | Marca | lugar original |
1 | Corpo da máquina | ARTICULAÇÃO | China |
2 | Sistema de controle | GSK | China |
3 | motor do fuso | GSK | China |
4 | Fuso | KENTURN | China Taiwan |
5 | Guia linear | HIWIN/THK | China Taiwan |
6 | Parafuso de bola | HIWIN/THK | China Taiwan |
7 | Porca de bloqueio do parafuso | Yin Sh | China Taiwan |
8 | Sistema de lubrificação | HERG | Joint venture da China e do Japão |
Pessoa de Contato: vera
