Detalhes do produto:
Condições de Pagamento e Envio:
|
| tamanho da tabela: | 600*500mm | Curso da linha central de X/Y/Z: | 600/500/310mm |
|---|---|---|---|
| Largura do pórtico: | 700mm | Velocidade de rotação do eixo (eixo elétrico: | 24000/18000*/3000*rpm |
| Taxa do motor do eixo: | 5.5/7.5KW | Três machados: | guideway linear |
Características de produto:
1. Os guideways do três-sentido de X/Y/Z são guideways lineares. A velocidade padrão da três-linha central rapidamente é para a frente 10m/min, e o CM650B pode igualmente especialmente ser combinado com o 24m/min.
2. Após a análise de elemento finito, a estrutura de corpo da máquina é feita da carcaça de areia de alta qualidade da resina, que tem a elevada precisão, a estabilidade e a rigidez, e pode ainda manter a estabilidade do processamento na alta velocidade
3. A caixa do eixo adota uma estrutura da flange, que melhore a rigidez de corte do eixo e aumente o desempenho anticolisão do eixo
Especificação:
| Modelo | CM650C | |||
| Tamanho da tabela | milímetro | 600*500 | ||
Curso |
Longitude (X) | milímetro | 600 | |
| Crossward (Y) | milímetro | 500 | ||
| Vertical (Z) | milímetro | 250 | ||
| Largura do pórtico | milímetro | 760 | ||
| Distância entre o eixo nariz e tabela |
milímetro | BT30 (tipo 5.5KW/7.5kw da flange): 110-420 | ||
| Distância entre o eixo centro e coluna |
milímetro | 240 | ||
| Entalhe da tabela de trabalho T (nenhum, - Size*Pitch) | Milímetro | 5-18*100 | ||
| Eixo | Diâmetro da prestação | milímetro | Φ125 | |
| Velocidade de rotação | RPM | 24000 | ||
| Atarraxamento | BT30 | |||
| Motor | quilowatt | 7,5 | ||
| Torque máximo | Nanômetro | 3,9 | ||
Linha central três |
Rápido mover-se velocidade |
Longitude (X) | m/min | 10 |
| Crossward (Y) | m/min | 10 | ||
| Vertical (Z) | m/min | 10 | ||
| Torque máximo | Nanômetro | 5,39 | ||
| Servo motor | Quilowatt | 1,3 | ||
| Cortando a alimentação | m/min | 8 | ||
| Acessório opcional Compartimento da ferramenta (tipo do guarda-chuva) |
Capacidade da ferramenta | T | 10 | |
| Diâmetro/comprimento/peso máximos da ferramenta | mm/mm/kg | 16/200/8 | ||
| Tempo da mudança da ferramenta | s | 8 | ||
| Posicionando a precisão (X/Y/Z) | milímetro | 0.006/0.006/0.005 | ||
Dimensão (L*W*H) |
milímetro |
1850*1930*2560 2380*1930*2560 (com compartimento da ferramenta) |
||
| Peso líquido | quilogramas | 3300 | ||
| Carga máxima da tabela | quilogramas | 500 | ||
| Acessórios padrão: 1. eixo 5.5kw/θ125/24000rpm de CM650B, ER25; 2. sistema de controlo de Taiwan LNC 5800; Servo motor absoluto de três machados de Japão YASKAWA; Parafuso da bola da precisão de Taiwan C5 ao nível; Três rolamento do nível de Japão NSK P4 dos machados; Guideway linear de Taiwan HIWIN/PMI; Acoplamento de Alemanha; 3. mandril ER25; torno; apertando o jogo; refrigerador de óleo do spindler; 4. sistema pneumático; 5. auto sistema de lubrificação; 6. sistema de líquido refrigerante da parte do trabalho; 7. Sistema interno da reflexão do codificador de três machados; 8. unidade da mão; 9. relação; 10. luz de aviso; 11. luz de trabalho; 12. Ferramenta e caixa de ferramentas; 13. Documentos técnicos |
Acessórios opcionais: 1. ajuste da ferramenta de Japão; 2. mudança do eixo ER25 a BT30; 3. compartimento da ferramenta 10T (com o eixo BT30); 4. mudança do eixo de ER25/5.5KW ao eixo de ER32/7.5KW 5. Pode ser máquina seca da grafite (mas deve adicionar a tampa do screww da bola; tampa inteiramente fechado; tampa protetora alta; equipamento limpo da poeira industrial) |

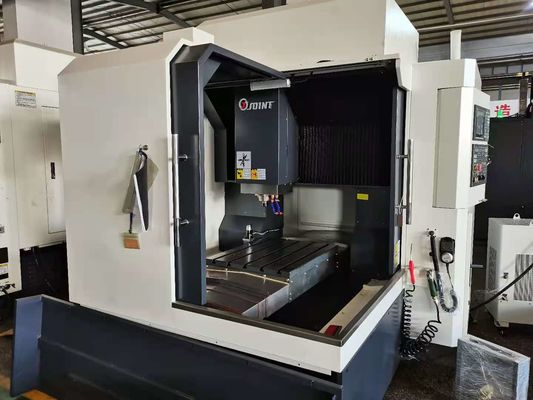

Vista geral:

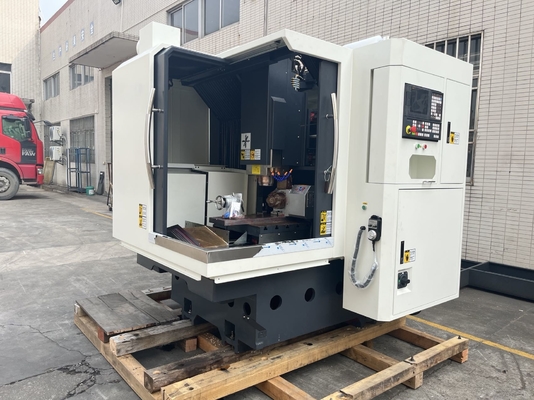

Pacote:
1. Nossa pálete de madeira (caso de madeira) fumigaria e pode obter o certificado da fumigação.
2. Nosso pacote será muito cuidadoso para as peças, acessórios para a máquina.
Cada parte, acessório que precisa de ser removido da máquina, nós usaremos o algodão da pérola e o filme transparente para embalá-los.
E faça uma anotação deles.
