Detalhes do produto:
Condições de Pagamento e Envio:
|
Modelo: | VMC-V855 | Processando o material: | De alumínio e de aço |
---|---|---|---|
Três machados viajam: | 800/550/550 | Mesa de trabalho: | 1000*550 |
Velocidade de rotação do fuso: | Tipo de correia 10000rpm/tipo direto 12000rpm | Taxa do motor do eixo: | 7,5KW |
Peso máximo de carregamento da mesa: | 500kgs | Precisão de posicionamento: | 0.006mm/m |

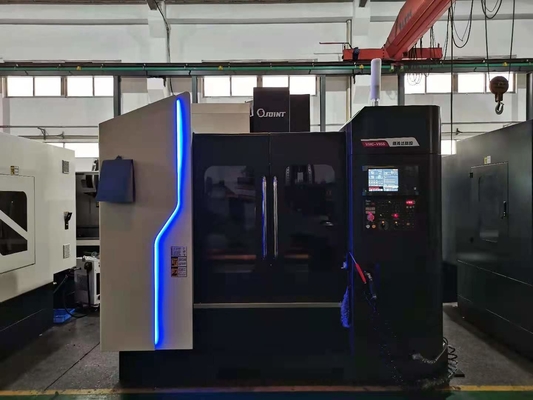

Por que projetamos o VMC-V855:
Em primeiro lugar,850 guia linear de dois eixosmodelo é o tradicional, com fuselagem espessa e passo de parafuso relativamente pequeno e velocidade de processamento relativamente lenta,geralmente 24m/min.A série 850 é usada para processar peças de alumínio, peças de aço e moldes, com características de alta rigidezmas baixa eficiência.
Segundo,v85 guia linear de três eixosmodelo é uma série popular para processamento de peças de alumínio nos últimos anos devido à fuselagem leve e prática e alta velocidade de movimento de três eixos,geralmente 48m/min.Mas quando processapeça de aço, éA rigidez não é suficiente e sua velocidade precisa diminuir.
No entanto,agora muitos clientes recebem incluem alumínio e aço, e geralmente épedidos em lote.como a indústria de processamento de módulos de automação
Para esses clientes, comprar um desses dois modelos não é suficiente para eles.O 850L não é de alta eficiência para peças de alumínio e o v85 não é rígido o suficiente para peças de aço.E não é um desempenho de alto custo para comprar os dois.Então lançamos um novo modelov855 que pode atender clientes'requisitos de eficiência e rigidez.E isso'custo tem't aumentou muito.
Portanto, se você possui peças com materiais não apenas alumínio, mas também aço, considere nosso VMC-V855, que possui características de alta velocidade e alta rigidez.Uma máquina pode fazer coisas que geralmente precisam de duas máquinas para fazer.Realmente economize seu tempo e dinheiro.
Pontos atualizados:
1. Melhorar a sua estrutura de acordo com a análise de força: Caixa do fuso alargada e superfície de montagem da guia linear da coluna, eixo Z aumentado para 6 slides, base e coluna com estrutura especial de grande extensão, aumentando totalmente a rigidez da máquina.
2. Otimização do projeto da tubulação de óleo, válvula solenóide, bomba de óleo e outros projetos visuais centralizados.Os clientes podem vê-los todos através de uma janela transparente de uma só vez.Verifique tudo rapidamente de uma vez se algo estiver errado.
3. Equipado com sistema de descarga de cavacos de alto fluxo, estrutura multifiltro do tanque de água, atende aos requisitos de alta velocidade de remoção de cavacos.Falha reduzida causada pelo bloqueio da bomba.
4. Com características de alta velocidade de alimentação, alta velocidade de rotação de processamento.
Especificação:
Modelo | V855 | |||
Viagem | Curso do eixo X | milímetros | 800 | |
Curso do eixo Y | milímetros | 540 | ||
Curso do eixo Z | milímetros | 540 | ||
Distância entre o fuso e a mesa | milímetros | 140-690 | ||
Distância entre fuso e coluna | milímetros | 590 | ||
Mesa | Tamanho | milímetros | 1000*500 | |
Carregar | kg | 500 | ||
tamanho do slot T | milímetros | 3-18-130 | ||
Fuso | Conicidade | BT40 | ||
Diâmetro da prestação | milímetros | Φ150 | ||
Velocidade de rotação | r/min | Correia 50-10000/Direta 12000/15000 | ||
três eixos | Torque de saída do motor dos eixos X,Y | NM | 13.7/11 | |
Torque de saída do motor do eixo Z | NM | 22,5/20 | ||
Taxa do motor dos eixos X,Y | KW | 2.0/1.8 | ||
Taxa do motor do eixo Z | KW | 3/3 | ||
Avanço de corte | m/min | 15 | ||
alimentação rápida | m/min | 48/48/48 | ||
Tipo de braço Magazine de ferramentas | Capacidade da ferramenta | T | 24 | |
Diâmetro/comprimento/peso máximo da ferramenta | mm/mm/kg | 80/200/8 | ||
Diâmetro máximo da ferramenta (sem ferramenta) | milímetros | 150 | ||
Tempo de troca de ferramenta (TT) | s | 2.8 | ||
Precisão | Precisão de posicionamento (X/Y/Z) | milímetros | 0,006/0,006/0,006 | |
Precisão de posicionamento repetido (X/Y/Z) | milímetros | 0,005/0,005/0,005 | ||
Outro | Dimensão | milímetros | 2450*2535*2660 | |
Capacidade de energia | KVA | 15 | ||
Peso | kg | 5200 |
Acessórios padrão: 1. Sistema controlador Mitsubishi/ Fanuc |
Acessórios opcionais: 1. Transportador tipo parafuso |
Indústria de aplicações:
Visão geral:
Pacote:
1. Nosso palete de madeira (caixa de madeira) iria fumigar e pode obter certificado de fumigação.
2. Nosso pacote terá muito cuidado com as peças, acessórios para a máquina.
Todas as peças, acessórios que precisam ser retirados da máquina, utilizaremos algodão pérola e filme transparente para embalá-los.
E anote-os.
