Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho da tabela: | 1300*650mm | Viagens: | 1100*600*750mm |
|---|---|---|---|
| Distância entre o eixo e a tabela: | 110-860mm | T-Entalhe: | 5-18-122 |
| Torque máximo do eixo: | 52.5NM | Torque de 3 linhas centrais: | 20nm |
| Capacidade total de bonde: | 20KVA | Peso: | 7500KG |
| Realçar: | máquina de trituração do cnc vmc,máquina moldando do cnc |
||

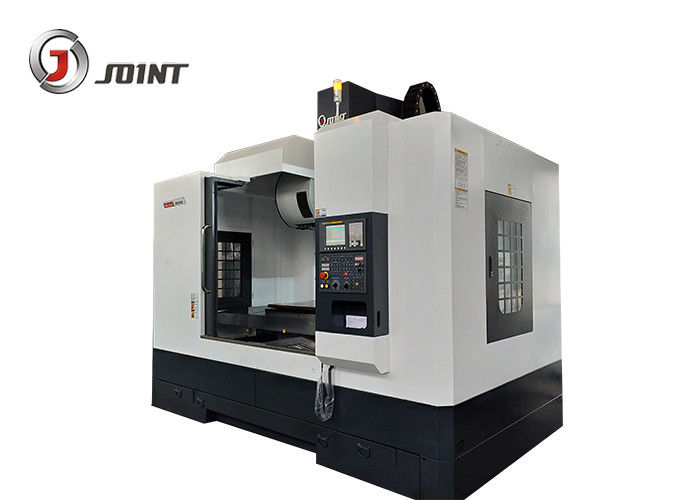

X a máquina vertical do CNC do curso da linha central 1100mm para processar parte o poder 20KVA
Características do produto:
1. A base, o bloco de deslizamento, o banco de funcionamento, a coluna vertical, a caixa do eixo e outras peças básicas principais adotam o ferro fundido de alta qualidade.
2. O trilho de guia de X, Z, linha central de Y é guia retangular plástico, velocidade rápida, elimina o rastejamento intermitente, rigidez alta, baixa fricção, elevação da temperatura de baixo nível de ruído, baixa.
3. A linha central de Z combinou com o contrapeso para manter o equilíbrio, que asseguram a caixa do eixo que correm lisamente e o estábulo.
4. A alimentação de X, Y, sentido de Z adota o laço interno que preloading o parafuso da bola da grande-ligação com porca dobro assim que é da velocidade de alimentação alta.
5. A unidade do eixo é a precisão de alta velocidade, alta, rigidez alta, com grande capacidade de carga de axial e de radial.
6. O trilho de guia e o parafuso da bola de X, Y, maneira dura da linha central de Z, toda usam o dispositivo de proteção para assegurar-se de que o parafuso e o guia sejam limpos e exatos.
7. A proteção externo da máquina-instrumento da máquina-instrumento usa a estrutura de proteção completa. É forma conveniente da operação, a segura e a segura, e a agradável.
Serviços do produto:
1. Substitua as peças sobresselentes quebradas ou defeituosas gratuitamente no período de garantia.
2. Sempre serviço 24hours para nossos clientes
3. Projete o serviço ultramarino disponível, serviço da após-venda disponível em alguma região.
4. Ação e resposta rápidas para as perguntas técnicas a qualquer hora na toda a vida da máquina.
Especificação do centro de máquina vertical VMC1160L
| Modelo | Unidade | VMC-1160L | ||
| Curso | Linha central X | milímetro | 1100 | |
| Linha central de Y | milímetro | 600 | ||
| Linha central de Z | milímetro | 750 | ||
| Distância entre o eixo e a tabela | milímetro | 110-860 | ||
| Tabela de funcionamento | Tamanho da tabela | milímetro | 1300*650 | |
| Máximo Carga da tabela | Quilograma | 1000 | ||
| Entalhe de T | PC-milímetro-milímetro | 5-18-122 | ||
| Posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.01/0.008/0.008 | |
| Repetido posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.008/0.006/0.006 | |
| Eixo | Velocidade de rotação do eixo | RPM | 8000 | |
| Atarraxamento do eixo | BT40 | |||
| Diâmetro | milímetro | Φ150 | ||
| Modelo do rebite | BT40 45° | |||
| Alimentação rápida | Linha central de X/Y/Z | m/min | 30/30/18 | |
| Cortando a alimentação | Linha central de X/Y/Z | m/min | 10 | |
| Compartimento da ferramenta | Tipo do guarda-chuva | Tamanho | Ferramentas | 20 |
| Tempo demasiado em mudança (T-T) | Segundo | 6 | ||
| Comprimento do diâmetro/peso máximos da ferramenta | milímetro | 100/200/8 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 180 | ||
| Tipo do braço | Tamanho | Ferramentas | 24 | |
| Tempo em mudança da ferramenta (T-T) | segundo | 3.5s | ||
| Diâmetro máximo /length/weight da ferramenta | milímetro | 80/200/8 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 150 | ||
| Capacidade total de bonde | KVA | 20 | ||
| Peso da máquina |
Quilograma
|
7500 | ||
| Dimensão | milímetro | 3300*2800*2950 | ||
Acessórios padrão:
Sistema do controlador de Fanuc/Mitsubishi
Tampa completamente fechada
Sistema de navegação do codificador do eixo
Sistema de feedback interno do codificador de três linhas centrais
Auto sistema de lubrificação
Sistema pneumático
Relação de RS 232
Unidade da operação
Luz de trabalho
Ferramenta e caixa de ferramentas
Acessórios opcionais:
Controlador de Siemens ou o outro sistema do controlador
Líquido refrigerante do óleo do eixo
Tipo compartimento do guarda-chuva da ferramenta
Tipo compartimento do braço da ferramenta
Tipo transporte do parafuso do automóvel
Tipo Chain compartimento da ferramenta
Tabela giratória de 4 linhas centrais
Eixo do pulverizador do anel
