Detalhes do produto:
Condições de Pagamento e Envio:
|
| curso da linha central x: | 1100mm | curso da linha central de y: | 600 mm |
|---|---|---|---|
| curso da linha central de z: | 750mm | carga máxima: | tem |
| Velocidade de rotação do eixo: | 40-8000rpm | Posicionando a precisão: | 0.01/0.008/0.008 |
| Alimentação rápida: | 30/30/18 de m/min | Tipo do suporte: | BT40 |
| Realçar: | máquina de trituração do cnc vmc,máquina moldando do cnc |
||

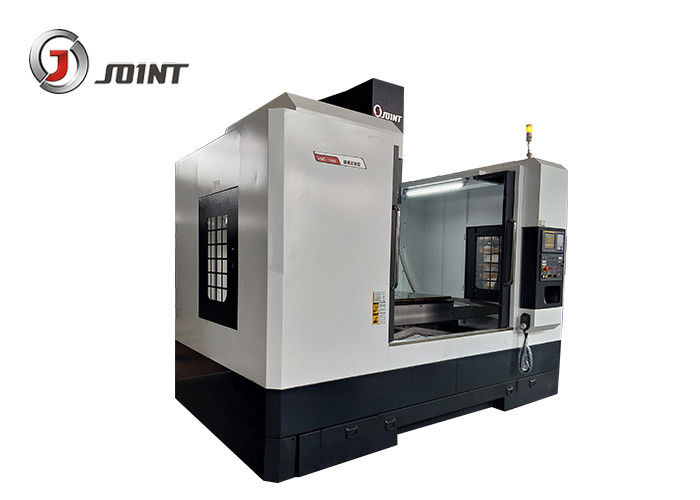

X a máquina vertical do CNC do curso da linha central 1100mm para processar parte o poder 20KVA
Características do produto:
1. Com alta velocidade, o aumento estável da precisão e da rigidez assim como da temperatura alonga o sistema
2. A graxa lubrificante da categoria super para os rolamentos do eixo assegura sua vida útil longa
3. O furo do eixo é equipado com o dispositivo desopro para limpar
4. Os machados de X, de Y e de Z com boa resistência contra a vibração e o impacto são apropriados para o corte da carga pesada, o revestimento e fazer à máquina áspero
sistema de refrigeração adequado do workpiece
.
Vantagem principal:
1. A linha central X adota a estrutura inteira do movimento do slider, aquela assegura a precisão da linha central de X e a rigidez fazendo à máquina. A linha central de Z é guideway duro, igualmente assegura a precisão e a rigidez.
2. Eixo de alta velocidade 8000rpm de Taiwan.
3. O tipo compartimento do disco de Taiwan da ferramenta, capacidade é 24 ferramentas (opcionais). A ferramenta da mudança do braço mecânico com ação segura e rápida.
4. O sistema de refrigeração adota o fluxo maciço e a bomba de água do alto-elevador, que garantem, suficiente refrigerar na condição de alta velocidade do corte.
Especificação do centro de máquina vertical VMC1160L
| Modelo | Unidade | VMC-1160L | ||
| Curso | Linha central X | milímetro | 1100 | |
| Linha central de Y | milímetro | 600 | ||
| Linha central de Z | milímetro | 750 | ||
| Distância entre o eixo e a tabela | milímetro | 110-860 | ||
| Tabela de funcionamento | Tamanho da tabela | milímetro | 1300*650 | |
| Máximo Carga da tabela | Quilograma | 1000 | ||
| Entalhe de T | PC-milímetro-milímetro | 5-18-122 | ||
| Posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.01/0.008/0.008 | |
| Repetido posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.008/0.006/0.006 | |
| Eixo | Velocidade de rotação do eixo | RPM | 8000 | |
| Atarraxamento do eixo | BT40 | |||
| Diâmetro | milímetro | Φ150 | ||
| Modelo do rebite | BT40 45° | |||
| Alimentação rápida | Linha central de X/Y/Z | m/min | 30/30/18 | |
| Cortando a alimentação | Linha central de X/Y/Z | m/min | 10 | |
| Compartimento da ferramenta | Tipo do guarda-chuva | Tamanho | Ferramentas | 20 |
| Tempo demasiado em mudança (T-T) | Segundo | 6 | ||
| Comprimento do diâmetro/peso máximos da ferramenta | milímetro | 100/200/8 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 180 | ||
| Tipo do braço | Tamanho | Ferramentas | 24 | |
| Tempo em mudança da ferramenta (T-T) | segundo | 3.5s | ||
| Diâmetro máximo /length/weight da ferramenta | milímetro | 80/200/8 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 150 | ||
| Capacidade total de bonde | KVA | 20 | ||
| Peso da máquina |
Quilograma
|
7500 | ||
| Dimensão | milímetro | 3300*2800*2950 | ||
Acessórios padrão:
Sistema do controlador de Fanuc/Mitsubishi
Tampa completamente fechada
Sistema de navegação do codificador do eixo
Sistema de feedback interno do codificador de três linhas centrais
Auto sistema de lubrificação
Sistema pneumático
Relação de RS 232
Unidade da operação
Luz de trabalho
Ferramenta e caixa de ferramentas
Acessórios opcionais:
Controlador de Siemens ou o outro sistema do controlador
Líquido refrigerante do óleo do eixo
Tipo compartimento do guarda-chuva da ferramenta
Tipo compartimento do braço da ferramenta
Tipo transporte do parafuso do automóvel
Tipo Chain compartimento da ferramenta
Tabela giratória de 4 linhas centrais
Eixo do pulverizador do anel
