Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho da tabela: | 1500*700mm | Viagens: | 1300*700*700mm |
|---|---|---|---|
| Distância entre o eixo e a tabela: | 190-890mm | Motor de eixo: | 15KW |
| atarraxamento do eixo: | BT50 45° | Velocidade do corte: | 10 m/min |
| carga máxima: | tem | Peso líquido: | 10300kg |
| Realçar: | máquina de trituração do cnc vmc,máquina moldando do cnc |
||

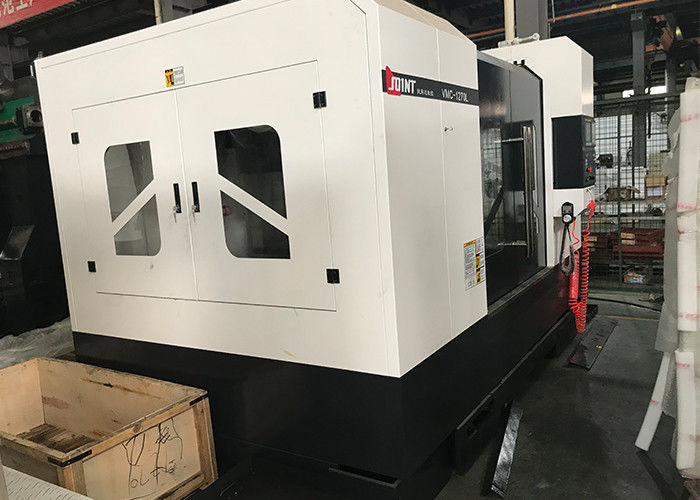

1000kg centro fazendo à máquina vertical VMC1370L do curso da linha central da carga máxima 1300mm X
Características do produto:
1. Base rígida com a estrutura integral adotada.
2. Boa durabilidade com a cama da máquina do ferro fundido feita com extinguir audio super.
3. Bom desempenho dinâmico com tecnologia de estratificação avançada do trilho de guia.
4. Elevada precisão, eixo da alto-rigidez, de alta velocidade.
5. Suficiente lubrificação precisa com sistema de lubrificação automático.
6. vasta gama de produtos fazendo à máquina devido à distância do curso de 1300mm da linha central de X.
Vantagem do produto:
1. A linha central vertical do centro fazendo à máquina x/y de VMC1370L é guia que linear a maneira adota o tipo de PMI/HIWIN.
2. A base da máquina é o projeto em forma de caixa, coordenada com a coluna do suporte do grande período, ele é mais largamente 40% do que o outro mesmo tipo máquina-instrumento, o projeto é se conforma ao princípio dos mecânicos.
3. Adota o parafuso da bola da elevada precisão da categoria C3 e o rolamento do tratamento da pre-tração assegurou a rigidez e a precisão.
4. A carcaça da máquina-instrumento é ferro de carcaça cinzento de primeira qualidade, de alta qualidade com tratamento do envelhecimento, assegura a precisão e alonga a vida ativa da máquina-instrumento.
Especificação do centro de máquina vertical VMC1370L
| Modelo | Unidade | VMC-1370L | ||
| Curso | Linha central X | milímetro | 1300 | |
| Linha central de Y | milímetro | 700 | ||
| Linha central de Z | milímetro | 700 | ||
| Distância entre o eixo e a tabela | milímetro | 190-890 | ||
| Tabela de funcionamento | Tamanho da tabela | milímetro | 1500*700 | |
| Máximo Carga da tabela | Quilograma | 1000 | ||
| Entalhe de T | PC-milímetro-milímetro | 5-18-135 | ||
| Posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.01/0.008/0.008 | |
| Repetido posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.008/0.007/0.007 | |
| Eixo | Velocidade de rotação do eixo | RPM | 8000 | |
| Atarraxamento do eixo | BT50 | |||
| Diâmetro | milímetro | Φ155 | ||
| Modelo do rebite | BT50 45° | |||
| Alimentação rápida | Linha central de X/Y/Z | m/min | 24/24/18 | |
| Cortando a alimentação | Linha central de X/Y/Z | m/min | 10 | |
| Compartimento da ferramenta | Tipo do guarda-chuva | Tamanho | Ferramentas | 20 |
| Tempo demasiado em mudança (T-T) | Segundo | 6 | ||
| Comprimento do diâmetro/peso máximos da ferramenta | milímetro | 135/250/15 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 185 | ||
| Tipo do braço | Tamanho | Ferramentas | 24 | |
| Tempo em mudança da ferramenta (T-T) | segundo | 3.5s | ||
| Diâmetro máximo /length/weight da ferramenta | milímetro | 110/250/15 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetros | 200 | ||
| Capacidade total de bonde | KVA | 35 | ||
| Peso da máquina |
Quilograma
|
10300 | ||
| Dimensão | milímetro | 3560*3300*3100 | ||
Acessórios padrão:
Sistema do controlador de Fanuc/Mitsubishi
Tampa completamente fechada
Sistema de navegação do codificador do eixo
Sistema de feedback interno do codificador de três linhas centrais
Auto sistema de lubrificação
Sistema pneumático
Relação de RS 232
Unidade da operação
Luz de trabalho
Ferramenta e caixa de ferramentas
Acessórios opcionais:
Controlador de Siemens ou o outro sistema do controlador
Líquido refrigerante do óleo do eixo
Tipo compartimento do guarda-chuva da ferramenta
Tipo compartimento do braço da ferramenta
Tipo transporte do parafuso do automóvel
Tipo Chain compartimento da ferramenta
Tabela giratória de 4 linhas centrais
Eixo do pulverizador do anel
