Detalhes do produto:
Condições de Pagamento e Envio:
|
| Curso: | 800*550*700mm | Distância entre o eixo e a tabela: | 110-810mm |
|---|---|---|---|
| Velocidade do eixo: | 8000rpm | Eixo: | 7.5kw BT40 45° |
| Alimentação rápida: | 24/24/18 de m/min | Carga máxima: | 500kg |
| Posicionando a precisão: | 0.006/0.006/0.008 | Dimensão: | 2750*2380*2800mm |
| Realçar: | centro fazendo à máquina do CNC 7.5Kw,centro fazendo à máquina do CNC de 18m/Min Feed,Máquina giratória do CNC de 4 linhas centrais |
||

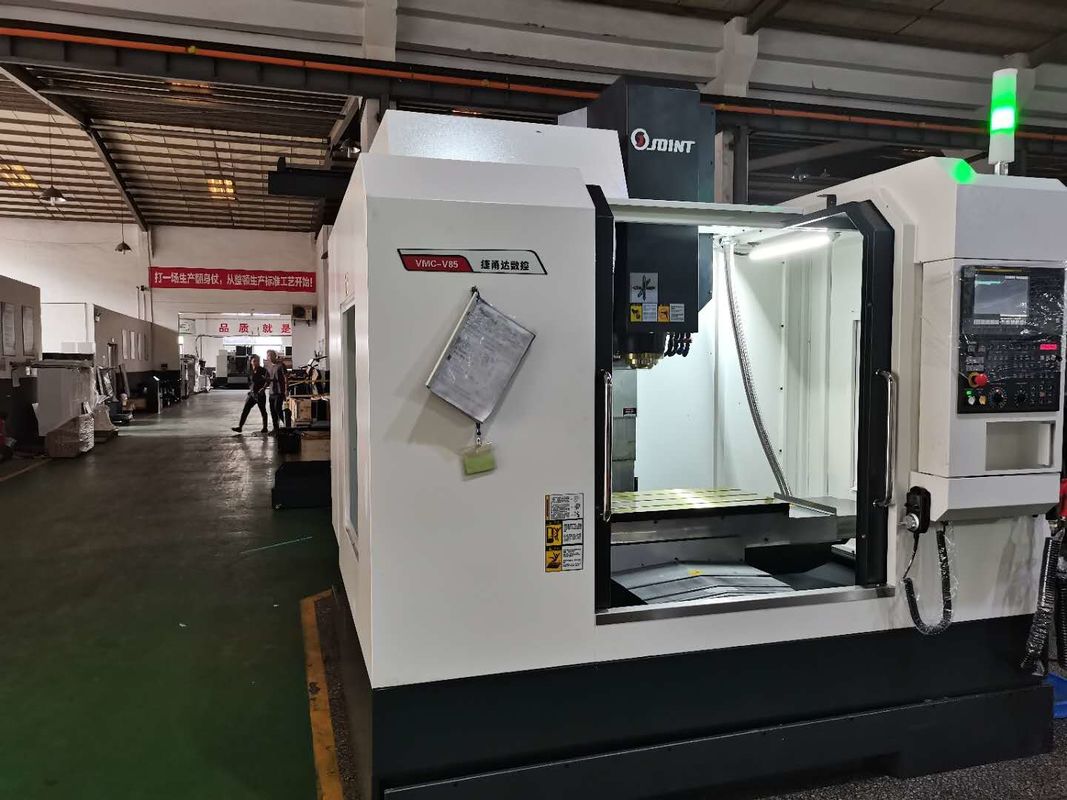

7,5 linha central incluida completa do centro fazendo à máquina 4 do CNC do poder do quilowatt giratória
Vantagem do produto:
1. A proteção externo da máquina-instrumento da máquina-instrumento usa a estrutura de proteção completa. É forma conveniente da operação, a segura e a segura, e a agradável.
2. O trilho de guia e o parafuso da bola de X, Y, sentido de Z são todo o dispositivo de proteção do uso para assegurar-se de que o parafuso e o guia sejam limpos e exatos.
3. A unidade do eixo é a precisão de alta velocidade, alta, rigidez alta, com grande capacidade de carga de axial e de radial.
4. A alimentação de X, Y, sentido de Z adota o laço interno que preloading o parafuso da bola da grande-ligação com porca dobro assim que é da velocidade de alimentação alta.
5. linha central de Z combinada com o contrapeso para manter o equilíbrio, que asseguram a caixa do eixo que corre lisamente e estável.
6. Este modelo é apropriado para o complexo, o multi-processo, as exigências da elevada precisão, a necessidade para uma variedade de tipos de máquina ferramenta comuns e várias ferramentas, trabalho feito com ferramentas, após o aperto diversos e o ajuste para terminar o processamento das partes com grupo apropriado. Principal processando a superfície curvada em forma de caixa, complexa, peças especial-dadas forma, placas, tampas, peças da placa. Amplamente utilizado na eletrônica, na maquinaria, em automotivo, aviões, espaço aéreo, transporte, defesa nacional e outros campos dos produtos.
Especificação do centro de máquina vertical VMC857L
| Modelo | Unidade | VMC-857L | ||
| Curso | Linha central de X | milímetro | 800 | |
| Linha central de Y | milímetro | 550 | ||
| Linha central de Z | milímetro | 700 | ||
| Distância entre o eixo e a tabela | milímetro | 110-810 | ||
| Tabela de funcionamento | Tamanho da tabela | milímetro | 1000*520 | |
| Máximo Carga da tabela | Quilograma | 500 | ||
| Entalhe de T | PC-milímetro-milímetro | 5-18-90 | ||
| Posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.006/0.006/0.008 | |
| Repetido posicionando a precisão | Linha central de X/Y/Z | milímetro | 0.005/0.005/0.007 | |
| Eixo | Velocidade de rotação do eixo | RPM | 8000 | |
| Atarraxamento do eixo | BT40 45° | |||
| Diâmetro | milímetro | Φ150 | ||
| Alimentação rápida | Linha central de X/Y/Z | m/min | 24/24/18 | |
| Cortando a alimentação | Linha central de X/Y/Z | m/min | 10 | |
| Compartimento da ferramenta | Tipo do guarda-chuva | Tamanho | Ferramentas | 20 |
| Tempo demasiado em mudança (T-T) | s | 6 | ||
| Comprimento do diâmetro/peso máximos da ferramenta | milímetro | 100/150/8 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetro | 180 | ||
| Tipo do braço | Tamanho | Ferramentas | 24 | |
| Utilize ferramentas o tempo em mudança (os T-T) | s | 2,8 | ||
| Diâmetro máximo /length/weight da ferramenta | milímetro | 80/200/8 | ||
| Diâmetro máximo da ferramenta (nenhuma ferramenta adjacente) | milímetro | 150 | ||
| Capacidade total de elétrico | KVA | 15 | ||
| Peso da máquina |
Quilograma
|
5400 | ||
|
Dimensão |
milímetro | 2750*2380*2600 | ||
Acessórios padrão:
Sistema do controlador de Fanuc/Mitsubishi
Tampa incluida completa
Sistema de navegação incorporado do codificador do eixo
Sistema de feedback interno do codificador de três linhas centrais
Auto sistema de lubrificação
Sistema pneumático
Relação de RS 232
Unidade da operação
Luz de trabalho
Ferramenta e caixa de ferramentas
Acessórios opcionais:
Controlador de Siemens ou o outro sistema do controlador
Líquido refrigerante do óleo do eixo
Tipo compartimento do guarda-chuva da ferramenta
Tipo compartimento do braço da ferramenta
Tipo auto transporte do parafuso
Tipo compartimento da corrente da ferramenta
Tabela giratória de 4 linhas centrais
Eixo do pulverizador do anel
