Detalhes do produto:
Condições de Pagamento e Envio:
|
| Diâmetro máximo do balanço sobre a cama (milímetros): | 560 | Diâmetro de processamento máximo sobre a corrediça: | 190 |
|---|---|---|---|
| Comprimento de processamento máximo: | 500/465/300 (equipado com a torreta da ferramenta elétrica) | Formulário do eixo: | A2-6 (8")/A2-8 (10") |
| Taxa do motor do eixo: | 11kW | Velocidade de rotação máxima do eixo: | 4200/3000 |
| Diâmetro de furo do eixo: | 66/87 | Diâmetro da barra: | 52/75 |
| Curso da linha central de X: | 230 | Curso da linha central de Z: | 610 |
| Altura do centro da torreta da ferramenta: | 100 | Diâmetro da luva do Tailstock: | 80 |
| Curso da luva do Tailstock: | 80 | Curso máximo do Tailstock: | 450 |
| Realçar: | Máquina do torno do CNC da cama da inclinação do motor do eixo,máquina do torno do CNC da cama da inclinação 4200rpm,Máquina hidráulica do torno do CNC da linha central de X |
||
Características:
1. Carcaça integral da cama inclinado, trilho de duas linhas centrais, apropriado para fazer à máquina da elevada precisão
2. O trilho da elevada precisão de Taiwan, assegura a estabilidade da precisão
3. Adote o eixo de alta velocidade da precisão de Taiwan, rolamentos da precisão de Japão
4. Mandril hidráulico contínuo ou oco opcional, estação hidráulica (Taiwan opcional) e cilindro do óleo (Taiwan)
5. Máquina automática opcional da remoção da microplaqueta da placa de corrente
6. Configurar o sistema de GSK
Os parâmetros cobrem:
| Modelo | HTC-5661 (eixo A2-6) | HTC-5661 (eixo A2-8) | |||
| Balanço máximo sobre a cama | 560mm | 560mm | |||
| Diâmetro de gerencio máximo no transporte | 190mm | 190mm | |||
| Comprimento de corte máximo | 500mm | 500mm | |||
| Curso da linha central de X/Z | Linha central de X | 230mm | Linha central de X | 230mm | |
| Linha central de Z | 610mm | Linha central de Z | 610mm | ||
| Maneira da conexão da linha central de X/Z | Conexão do sentido | Conexão do sentido | |||
| Precisão da posição da linha central de X/Z | 0.004/0.006mm | 0.004/0.006mm | |||
| Alimentação rápida da linha central de X/Z | Linha central de X | 20m/min | 20m/min | ||
| Linha central de Z | 20m/min | 20m/min | |||
| Eixo | velocidade de rotação do eixo (stepless) | 4200rpm | 3000rpm | ||
|
Tipo principal do eixo (o mandril é variável) |
A2-6 | A2-8 | |||
| Diâmetro de furo do eixo | 66mm | 87mm | |||
| Diâmetro máximo da barra | 52mm | 75mm | |||
| Taxa do motor do eixo | 11kw | 11kw | |||
| Diâmetro hidráulico do mandril | 8' ‘ | 10' ‘ | |||
| Estoque da cauda | Diâmetro da pena | 80mm | 80mm | ||
| Curso da pena | 80mm | 80mm | |||
| Curso máximo do Tailstock | 450mm | 450mm | |||
| Atarraxamento da pena do tailstock | MT4 | MT4 | |||
| Torreta da ferramenta | Número da ferramenta | torreta da ferramenta 12T | torreta da ferramenta 12T | ||
| Altura do centro da torreta da ferramenta | 100mm | 100mm | |||
| Dimensão | 2550*1760*1900mm | 2550*1760*1900mm | |||
| Peso | 3200kgs | 3200kgs | |||
Acessórios padrão:

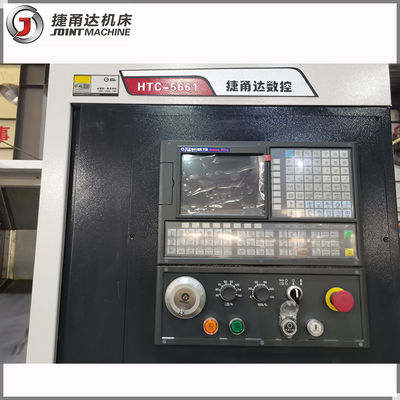

1. Sistema de controlo de GSK980TDI e motor servo do eixo 11kw, eixo A2-6
2. Eixo 4200rpm de Taiwan, rolamento importado
3. Trilho de guia linear
4. Taiwan 8" cilindro hidráulico oco do mandril e do óleo
5. Estação hidráulica chinesa
6. torreta servo da ferramenta de 12 posições, tailstock hidráulico
7. Tampa inteiramente fechado
8. Auto sistema de lubrificação
9. Sistema de refrigeração
10. Unidade da mão
11. Luz de trabalho
12. Tailstock manual
13. Documentos técnicos
Acessórios opcionais:
1. O sistema de SYNTEC 22A e o servo motor, e SYNTEC combinaram o motor do eixo
2. Sistema de FANUC OITF (5)
3. 8" mudança hidráulica oca do mandril a 10" mandril hidráulico oco
Vista geral:
As peças principais marcam:
| Não | Nome | Planta | Lugar original | Nota |
| 1 | Corpo de máquina | JUNÇÃO | China | |
| 2 | Sistema de controlo | FANUC | Japão | |
| 3 | Motor da linha central de X/Z | SYNTEC | Taiwan | |
| 4 | Movimentação da linha central de X/Z | FANUC | Japão | |
| 5 | Eixo | REAL | Taiwan | |
| 6 | Motor servo do eixo | CTB | China | |
| 7 | Parafuso da bola | THK | Japão | |
| 8 | Guideway linear | THK | Japão | |
| 9 | Acoplamento | R+W | Alemanha | |
| 10 | Sistema de lubrificação | HERG | Risco de China e de Japão | |
| 11 | Sistema de refrigeração | ROCOI | China | |
| 12 | Transformador | FUJIE | China | |
| 13 | Elemento pneumático principal | AirTAC | Taiwan | |
| 14 | Elemento elétrico principal | Schneider | Risco de China e de França | |
| 15 | A C.C. stablized o poder | MW | Taiwan |
