Tamanho da tabela de Woking: | 1300*600 | Velocidade de rotação do eixo: | 8000rpm |
---|---|---|---|
Taxa do motor do eixo: | 11kW | Curso da linha central de X/Y/Z: | 1000/600/600 |
entalhe de t: | 5-18*120 | Atarraxamento do eixo: | BT40 |
Realçar: | Máquina vertical do CNC do atarraxamento BT40,Molde que processa a máquina vertical do CNC,máquina do CNC da linha central 8000rpm três |

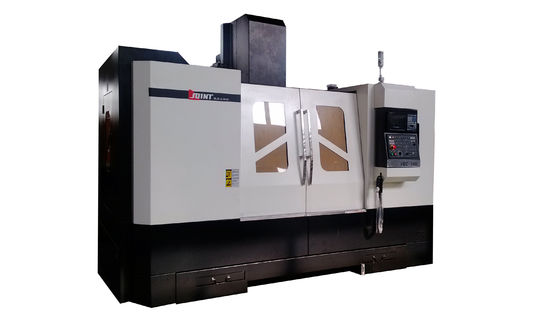

Introdução:
O molde que processa a série tem as características da rigidez alta, a elevada precisão, estabilidade alta e torque alto, apropriados para processar a válvula, o CAM, modelo complexo da forma e as peças complexas da cavidade e da superfície da forma do automóvel, a motocicleta, o espaço aéreo, a maquinaria, o motor, o instrumento e as outras indústrias, assim como o processamento do molde do hardware e do molde plástico.
Vantagens chaves:
1. a estrutura da carcaça da cama usando um corpo que forma a tecnologia que processa o corpo do centro que usa a carcaça do ferro fundido de Milhanna (areia 250 da resina, F300) após a análise do cálculo do computador da análise de elemento finito, força estrutural razoável e reforça a colocação dos reforços, toda com da moderação, de modo que a máquina tenha características da rigidez alta, precisão de posicionamento geométrica de grande resistência, excelente.
2. Com a superfície de harmonização do trilho de guia com camada do ptfe, após a precisão raspar, com o coeficiente pequeno da fricção, a boas resistência de desgaste, vibração e redução de ruído, boas características da tecnologia, pode manter a precisão do trilho de guia por muito tempo, no corte pesado de alta velocidade, para assegurar-se de que as peças moventes não vibrem, alimentação de baixa velocidade não rasteja.
Especificação:
Modelo | VMC-1060 | |||
Curso | Curso da linha central de X | milímetro | 1000 | |
Curso da linha central de Y | milímetro | 600 | ||
Curso da linha central de Z | milímetro | 600 | ||
Distância entre o eixo e a tabela | milímetro | 180-780 | ||
Distância entre o eixo e a coluna | milímetro | 600 | ||
Tabela | Tamanho | milímetro | 600*1300 | |
Carga | quilograma | 800 | ||
Tamanho do entalhe de T | milímetro | 5-18-120 | ||
Eixo | Atarraxamento | BT40 | ||
Diâmetro da prestação | milímetro | Φ150 | ||
Velocidade de rotação | r/min | 8000 | ||
Linha central três | X, Y, torque da saída do motor da linha central de Z | N.M | 20/20/20 (β de FANUC) | |
X, Y, taxa do motor da linha central de Z | Quilowatt | 2.5/2.5/2.5 (β de FANUC) | ||
Cortando a alimentação | m/min | 8 | ||
Alimentação rápida | m/min | 15/15/12 | ||
Tipo compartimento do braço da ferramenta | Capacidade da ferramenta | T | 20 | |
Peso máximo do comprimento do diâmetro da ferramenta | mm/mm/kg | 100/150/8 | ||
Diâmetro máximo da ferramenta (nenhuma ferramenta) | milímetro | 180 | ||
Tempo da mudança da ferramenta (T-T) | s | 2,8 | ||
Precisão | Posicionando a precisão (X/Y/Z) | milímetro | 0.008/0.008/0.008 | |
Repita o posicionamento da precisão (X/Y/Z) | milímetro | 0.007/0.007/0.007 | ||
Outro | Dimensão | milímetro | 3300*2670*2950 | |
Capacidade de poder | KVA | 15 | ||
Peso | quilograma | 7100 |
Acessórios padrão: 1. Sistema do controlador de Mitsubishi/Fanuc com função AICC2 |
Acessórios opcionais: 1. Tipo transporte do parafuso |
Adote o eixo famoso do tipo da importação de Taiwan, velocidade máxima do modelo geral pode alcançar 8000/10000rpm, com tipo de alta velocidade movimentação de correia da engrenagem, não-deslizamento na movimentação e durável e duradouro do silêncio de Japão. O projeto do nariz do eixo com a cortina de ar do eixo é dustproof, pode evitar sundries para pôr dentro para assegurar o accurancy e a vida do eixo. |
Indústria da aplicação:
Molde do hardware Projetando acessórios da maquinaria
Vista geral:
Empresa:
A tecnologia CO. da junção de Shenzhen, LTD., foi estabelecida em 1995. Uma de nossas matrizes é situado na cidade de PingHu, cidade de Shenzhen, província de Guangdong, China, nós está dedicando à investigação e desenvolvimento, à produção, à venda, e ao serviço do molde que processa máquina ferramenta e equipamentos especializados da máquina-instrumento para o trabalho da máquina da qualidade excelente por mais de duas décadas.
Há oito séries de máquina de trituração produto-alta da torreta da velocidade, máquina de moedura de superfície da precisão, máquina-instrumento de EDM, máquina de trituração do CNC, máquina de trituração do NC, tipo centro do pórtico de máquina, de gravura do CNC máquina, e de torno do CNC máquina
Nosso próprio tipo “JUNÇÃO” foi o sinal da máquina da qualidade superior em vendas domésticas, a JUNÇÃO foi reconhecida igualmente como de “o tipo famoso GUANGDONG”, e a máquina de trituração foi reconhecida como da “o tipo famoso PARTE SUPERIOR 10 da máquina de trituração” em China. Nosso produto tem exportado para Europa, Ámérica do Sul, 3Sudeste Asiático, o Médio Oriente etc., e apreciou uma boa reputação lá, boa vinda sua visita!
